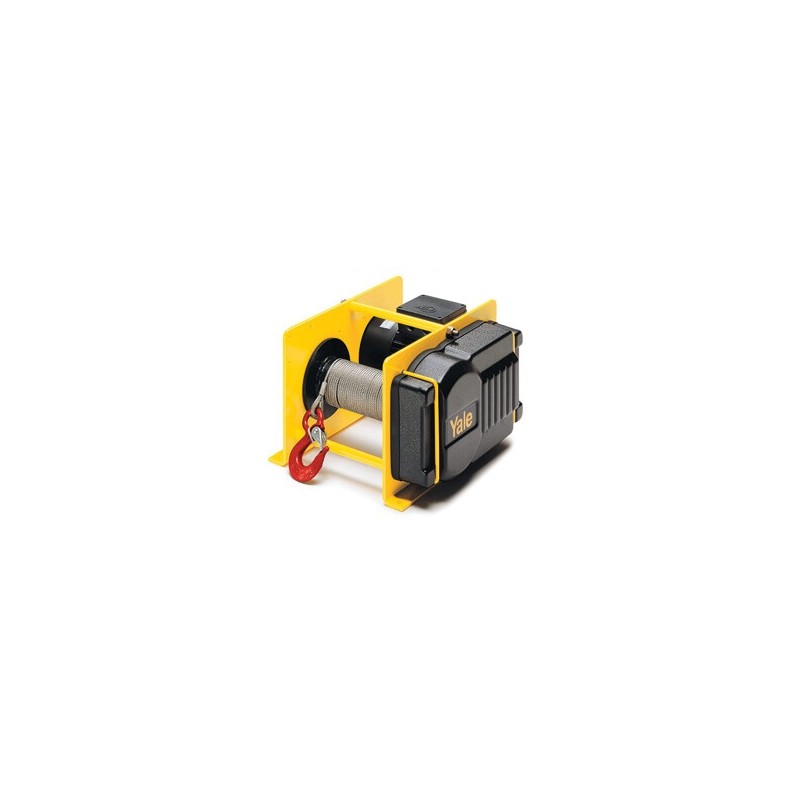

Les treuils de la série RPE ont été entièrement conçus pour être performants, efficaces et sûrs. Leur construction extrêmement compacte, et sa sortie de câble universelle permettent de l’utiliser dans pratiquement toutes les positions pour lever et tirer des charges.
Les treuils répondent à: la norme DIN 15020, la classification 1 Bm/M3, la réglementation DGUV version 52 (BGVD8) et la directive européenne relative machines.
Chaque treuil est testé en usine avec une surcharge. Il est livré avec un certificat de test indiquant le numéro de série, les instructions d’utilisation et le certificat CE.
Les treuils de la série RPE ont été entièrement conçus pour être performants, efficaces et sûrs. Leur construction extrêmement compacte, et sa sortie de câble universelle permettent de l’utiliser dans pratiquement toutes les positions pour lever et tirer des charges.
Les treuils répondent à: la norme DIN 15020, la classification 1 Bm/M3, la réglementation DGUV version 52 (BGVD8) et la directive européenne relative machines.
Chaque treuil est testé en usine avec une surcharge. Il est livré avec un certificat de test indiquant le numéro de série, les instructions d’utilisation et le certificat CE.
Caractéristiques
Dimensions réduites grâce au moteur et au frein montés parallèlement au tambour.
Tension 400V/230V, triphasé, 50 Hz, protection IP 54 et classe d’isolation F.
Limiteur de couple réglable contre les surcharges en standard sur le modèle RPE 6-10.
Train d’engrenage, hélicoïdal en première vitesse pour assurer un déroulement fluide. Lubrification par graisse, ce qui permet de l’utiliser dans n’importe quelle position.
Disques de frein intégrés dans le moteur, pour un maintien sûr de la charge même en cas de panne électrique.
En standard tambour lisse.
Le câble est fixé dans une encoche du tambour permettant un enroulement sur plusieurs couches sans endommager le câble.
Commande directe ou basse tension 42 V, incluant la boite à bouton avec arrêt d’urgence et 2 m de câble de commande.
Options
Différents modèles de tambours, rallongés pour une plus grande capacité de câble, rainures usinées pour un déroulement précis, avec cloisonnement et 2 tambours pour travailler avec 2 câbles. • Limiteur de fin de course dans les 2 directions (uniquement avec la commande basse tension de 42 V).
Moteur monophasé de 230 V, 50 Hz, 42 V pour la commande.
Interrupteur de mou de câble pour arrêter automatiquement le treuil quand le câble est délesté, par exemple quand la charge touche le sol (uniquement avec la commande basse tension de 42 V).
Variateur de fréquence pour une variation continue de la vitesse.
Limiteur de couple réglable pour protéger les treuils des surcharges pour les modèles RPE 13-2, RPE 6-5 et RPE 12-5.
Versions spéciales conformes à la réglementation DGUV version 17 (BGVC1) pour les lieux de spectacle.
Commande radio
Autres tensions
Freins inox
Données techniques modèle RPE:
Modèle
Code EAN 4025092*
Capacité 1ère couche
Vitesse de levage dernière couche
Diamètre du câble
Puissance Moteur
Facteur de marche (ED)
Longueur d'enroulement 1ère couche
Longueur d'enroulement dernière couche
Poids sans câble
daN
m/min
mm
kW
%
m
m
kg
RPE 2-13
*071796
250
13.2
4
0.55
40
11.2
54.4
33
RPE 5-6
*071857
500
6.6
6
0.55
40
7
38.8
34
RPE 5-12
*071918
500
12.6
6
1.1
40
11
55.4
47
RPE 9-6
*071956
990
6.5
8
1.1
40
10.2
37.4
78
RPE 10-6 2
*072014
1000
6.5
8
1.1
40
10.2
37.4
79
RPE 20-6
*983264
2000
7.6
12
2.2
40
13.2
49
185
1avec limiteur de couple
Tambour lisse (longueur de câble):
Modèle
CMU 1ère couche
Taille tambour
Capacité d'enroulement max.
daN
m
RPE 2-13 L
250
2
80
RPE 5-6 L
500
2
58
RPE 9-6/10-6 L
990/1.000
2
56
RPE 20-6 L
2000
2
74
RPE 2-13 XL
250
3
200
RPE 5-6 XL
500
3
140
RPE 5-12 XL
500
3
140
RPE 9-6/10-6 XL
990/1.000
3
100
RPE 20-6 XL
2000
3
120
Tambour rainurés (recommandé pour une seule couche):
